FSV Software / Regelpläne
Hier im Software Shop der FSV finden Sie die RVS zugehörigen Programme / Regelpläne.
AsBer-Qualitätsabzüge und Mischgutverbrauch (nach RVS 11.03.21)
Das "Berechnungsprogramm zur Ermittlung der Qualitätsabzüge und des Mischgutverbrauches nach RVS 11.03.21, Ausgabe 1. Februar 2019" erleichtert die Abrechnung nach dem Einbau von Asphaltmischgut, gem. RVS 08.97.05 oder RVS 08.97.06 bzw. von Asphaltschichten, gem. RVS 08.16.01 oder RVS 08.16.06, und wird von der Österreichischen Forschungsgesellschaft Straße - Schiene - Verkehr (FSV) vertrieben.
AsDim-Asphaltstraßendimensionierung (nach RVS 03.08.68)
Diese Software ist bei Neubau oder Erneuerung von Straßenverkehrsflächen ohne Zwischenbau bzw. ohne stufenweisen Ausbau in Erdbaubereich anzuwenden.
Die Software AsDim bietet Ihnen folgende Möglichkeiten:
Bei der Bemessung nach der rechnerischen Dimensionierung für Asphaltstraßen gemäß RVS 03.08.68 können wesentliche (gebrauchsverhaltensorientierte) Performance-Eigenschaften des verwendeten Mischguts, sowie detaillierte Information zur Verkehrsbelastung (z.B. Achslast oder Gesamtgewicht) berücksichtigt werden. Dabei werden Bemessungsstufen für die wichtigen Eingangsgrößen Verkehrsbelastung sowie Steifigkeitsverhalten und Ermüdungsbeständigkeit des eingesetzten Asphaltes auf Grundlage von Performance-Anforderungen eingeführt, die den Detailierungsgrad dieser Daten berücksichtigen. Dieser Ansatz gewährleistet, dass nötige Bemessungsreserven bei steigendem Versuchsaufwand zur Parameteridentifikation sinken. Dadurch wird eine moderne, gebrauchsverhaltensorientierte und somit wirtschaftliche Dimensionierung von Asphaltstraßen ermöglicht. Der dabei entstehende hohe Rechenaufwand ist allerdings nur durch computergestützte Bearbeitung effizient durchführbar.
FSV-ABS
Die Software FSV-ABS ist ein einfach zu bedienendes Hilfsmittel, mit dem jeder in wenigen Schritten einen Antrag zur Erlangung eines Bescheides zur Absicherung von Straßenbaustellen nach § 90 StVO erhält. Nach Festlegen der Örtlichkeit, des Umfang und der Dauer der Baustelle werden in Umsetzung der Vorgaben der RVS 05.05.41 „Gemeinsame Bestimmungen für alle Straßen“ und RVS 05.05.44 „Straßen mit einem Fahrstreifen je Fahrtrichtung“ automatisch die Regelpläne, die für das jeweilige Bauvorhaben gelten, generiert und ein Antragstext vorgeschlagen. Dieser kann dann so der Behörde vorgelegt werden und auf der Baustelle umgesetzt werden.
Leistungsmerkmale:
- Rechtskonform -erfüllt der Vorgaben nach § 90 StVO
- Regelpläne nach RVS, dem Stand der Technik bei der Baustellenabsicherung, für Straßen im Freiland und Ortsgebiet und Landstraßen mit zahlreichen weiteren Optionen
- Erarbeitet unter Mitarbeit der Fachexperten für die Sicherheit auf Straßenbaustellen
- Übersichtlich und sehr einfach zu bedienen
- Integrierte Datenbank für Behörden- und Firmenadressen
- Verschiedene Lizenzmodelle nach Anforderung des Kunden
FSV-Prüfbuch zur LB-VI
Das Prüfbuch ist eine umfangreiche Sammlung von Prüfungen für Baustoffe, Bauteile und Leistungen zur Standardisierten Leistungsbeschreibung Verkehr und Infrastruktur (LB-VI) und stellt ein Hilfsmittel für Örtliche Bauaufsichten, Auftraggeber, Auftragnehmer, Planer und dgl. dar.
Brückennormalien
Der Begriff Normalie stellt im Bauwesen eine Regelplanung für standardisierte Bauteile oder Bauwerke dar.
Die Plattenbrückennormalie, genauer beschrieben in der RVS 15.02.35, ist für die Bemessung von Straßenbrücken aus Stahlbeton mit Stützweiten zwischen 2,0 und 20,0 m, einem Kreuzungswinkel von 75° bis 90°, einer Fahrbahnbreite zwischen 3,0 und 9,0 m und einer idealisierten Lagerbedingung mit einem Liniengelenk anzuwenden.
Die Rahmenbrückennormalie, genauer beschrieben in der RVS 15.02.31, ist für die Bemessung von Straßenbrücken aus Stahlbeton mit Stützweiten zwischen 2,0 und 20,0 m, einer Fahrbahnbreite zwischen 4,5 und 9,5 m und einem idealisierten Baugrund mit einem Bettungsmodul normal auf die Fundamentsohle (vertikal) von ksv = 35 MN/m³ anzuwenden.
FSV-Knoten (Berechnungsprogramm nach RVS)
Das Programm FSV-Knoten ist ein Hilfsprogramm zur Berechnung der Leistungsfähigkeit von Kreuzungen und T-Kreuzungen gemäß RVS 03.05.12 sowie zur Berechnung der Leistungsfähigkeit von einstreifigen Kreisverkehren gemäß RVS 03.05.14.

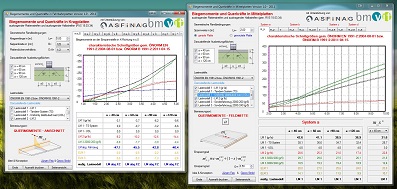

Software zur Berechnung von Schnittgrößen auf Krag- und Mittelplatten von Straßenbrücken (Berechnungsprogramm nach RVS)
Die RVS 15.02.32 ist für die Berechnung der charakteristischen Schnittgrößen (Biegemomente und Hauptquerkräfte) in Fahrbahnplatten von Straßenbrücken unter Berücksichtigung der europäischen Lastmodelle anzuwenden. Aufgrund der Vielzahl von verschiedenen Lastmodellen gemäß ÖNORM EN 1991-2 ist die vollständige Darstellung in Tabellenform sehr aufwendig und nicht mehr besonders übersichtlich. Daher wurden sehr einfache und übersichtliche Computerprogramme zur numerischen und graphischen Darstellung der Schnittgrößen entwickelt. Mit diesen Programmen ist es möglich, auf einfache Weise die Schnittgrößen in den Kragarmen einer Fahrbahnplatte auszuwerten.
Verkehrszeichenkatalog (RVS 05.02.15)
Für die Erstellung der RVS 05.02.15 wurden von jedem einzelnen Verkehrszeichen digitale Vektorgrafiken angefertigt, die eine verlustfreie Reproduzierbarkeit ermöglichen. Diese Vektorgrafiken (CDR, DXF) stehen dem Anwender zusätzlich zur bewährten Richtlinie (RVS) zur Verfügung. Dadurch können Verkehrsplaner, Hersteller von Verkehrszeichen, Ämter und Behörden, Juristen, Autofahrerklubs, Fahrschulen, Publizisten und Autoren etc. vereinfacht zugreifen und einheitlich anwenden.
Weitere RVS-Software/Grafiken/Regelpläne (via FSV-Reader)
- Regelpläne zu den RVS 05.05.42/43/44
